Jak działa podajnik ślimakowy

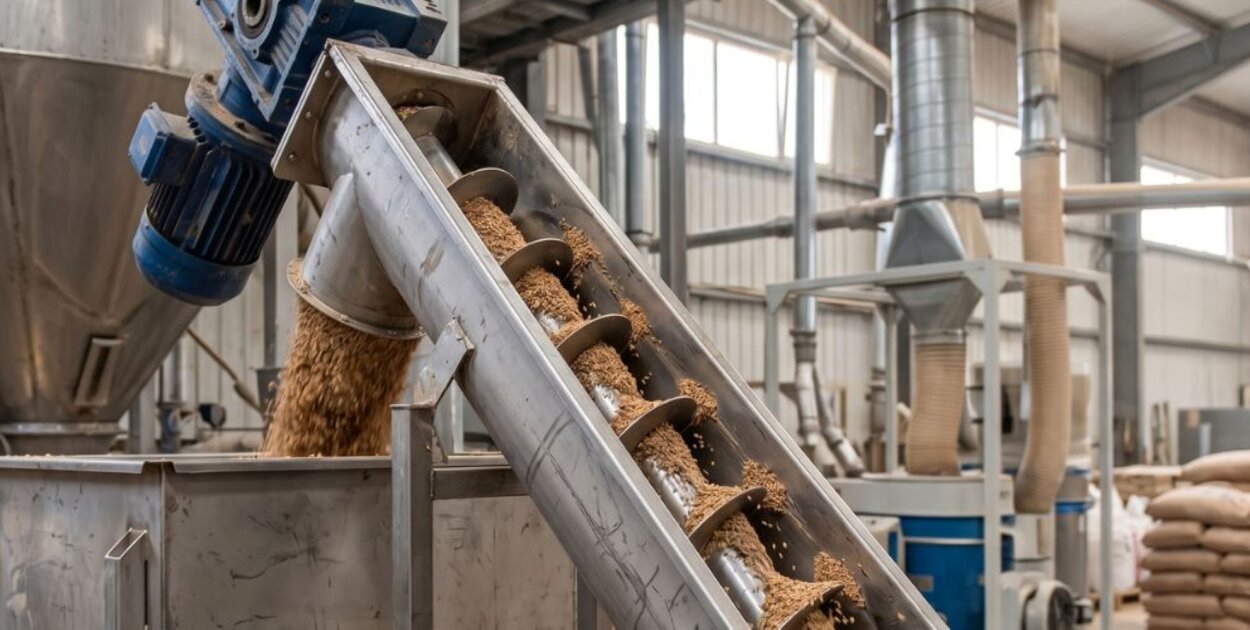

Konstrukcja podajnika ślimakowego sprowadza się do trzech elementów: rynny (lub rury), wewnętrznego ślimaka i napędu. Ślimak — czyli wał z nawiniętą spiralnie wstęgą — obracając się wewnątrz rynny, popycha materiał wzdłuż osi urządzenia. Im szybciej się obraca, im większy ma skok zwojów, tym więcej materiału przesunie w jednostce czasu. To zasada trywialna w opisie, ale w praktyce kryje się za nią cała inżynieria. Bo o wydajności i trwałości podajnika decydują parametry, których nie widać na pierwszy rzut oka: średnica rury (od 80 do nawet 1200 mm), długość transportu, kąt nachylenia, materiał wykonania ślimaka i obudowy, prędkość obrotowa, sposób mocowania łożysk. Każdy z tych parametrów dobiera się indywidualnie do aplikacji. Inaczej buduje się podajniki śrubowe i ślimakowe czy do mąki w piekarni, inaczej do gorącego popiołu w elektrociepłowni, jeszcze inaczej do agresywnego nawozu sztucznego.

Czym podajnik ślimakowy różni się od innych systemów transportu

W przemyśle używa się też innych technologii — taśmociągów, transportu pneumatycznego, podnośników kubełkowych, podajników łańcuchowych. Każde z tych rozwiązań ma swoje zalety i swoje wady. Co sprawia, że ślimak nadal jest tak popularny? Po pierwsze: zwartość. Podajnik ślimakowy zajmuje znacznie mniej miejsca niż taśmociąg. Mieści się w rurze o średnicy kilkudziesięciu centymetrów, którą można poprowadzić wzdłuż ściany, pod sufitem, między urządzeniami. Tam, gdzie taśmociąg by się nie zmieścił, ślimak idzie spokojnie. Po drugie: szczelność. Zamknięta rura oznacza brak pylenia. To kluczowa zaleta przy transporcie materiałów drobnoziarnistych — mąki, cementu, gipsu, leków. Taśmociąg trzeba osłaniać, nawiewać, zbierać pył z hali. Ślimak jest po prostu szczelny. Po trzecie: prostota. Mniej części ruchomych, mniej rzeczy, które się psują. Napęd, łożyska, ślimak, rura — to całość. Konserwacja sprowadza się do okresowego smarowania łożysk i wymiany ślimaka, gdy się zużyje (co przy dobrym doborze następuje po latach). Po czwarte: uniwersalność. Ślimak przeniesie zarówno mąkę o gęstości 500 kg/m³, jak i piasek o gęstości 1600 kg/m³. Przeniesie materiał chłodny i gorący do 200–300°C. Pyłowy i grudkowaty. Suchy i lekko wilgotny. Oczywiście — dla każdego z tych przypadków konstrukcja musi być inna, ale ta sama zasada działa wszędzie. Co ślimak robi gorzej? Dwie rzeczy. Pierwsza — bardzo długie odległości. Powyżej 25–30 metrów ślimak staje się nieekonomiczny: rośnie zużycie energii, a wał zaczyna się wyginać. W takich sytuacjach lepszy jest transport pneumatyczny lub taśmociąg. Druga — materiały bardzo lepkie albo silnie wilgotne. Mokra glina, lepka pasza fermentowana, granulat o wysokiej zawartości tłuszczu — wszystko to potrafi się oklepać na ślimaku i zatkać rurę. Tu trzeba albo specjalnej geometrii ślimaka, albo innej technologii.

Gdzie spotykamy podajniki ślimakowe

Lista branż, w których ślimaki pracują codziennie, jest właściwie niezamknięta. Najczęstsze zastosowania: Przemysł spożywczy. Transport mąki w piekarniach i przetwórniach zbóż, transport cukru, soli, kakao, mleka w proszku, kawy mielonej. Zwykle z rur ze stali nierdzewnej 304 lub 316L, w wykonaniu higienicznym z atestami do kontaktu z żywnością. Przemysł paszowy. Mieszalnie pasz wykorzystują ślimaki do przeładunku komponentów — śruty zbożowej, otrąb, mączek, premiksów. Tu liczy się odporność na ścieranie i łatwość czyszczenia między partiami. Podczas mieszania różnych np przypraw przez mieszalniki wstęgowe w branży spożywczej szybkości i niezawodność to podstawa. Budownictwo i materiały budowlane. Cement, wapno, gips, sucha zaprawa, klej. Ślimaki w fabrykach prefabrykatów, w betoniarniach, w zakładach produkcji suchych mieszanek. Energetyka. Transport popiołu lotnego z elektrofiltrów, transport biomasy (peletu, zrębki) na palenisko, transport żużla. Tu kluczowa jest odporność na temperaturę i ścieranie. Recykling i gospodarka odpadami. Transport rozdrobnionego tworzywa, włókien, miału, granulatu z młynów. Często w wersjach z ostrzejszymi krawędziami ślimaka, które przeciwdziałają zaczepianiu się włókien. Chemia i nawozy. Transport granulatów, soli mineralnych, pyłów chemicznych. Wymagana odporność korozyjna — stal kwasoodporna, czasem dodatkowe pokrycia (epoksydy, gumowanie). Rolnictwo i przechowalnictwo. Transport zboża z silosów, transport pasz, dozowanie do mieszalników gospodarstwowych. Najbardziej masowa aplikacja na świecie — miliony ślimaków pracują codziennie w gospodarstwach od USA po Daleki Wschód.

Wydajność — od kilkudziesięciu kilogramów do setek ton na godzinę

Wydajność transportu ślimakiem zależy od kilku parametrów: średnicy ślimaka, prędkości obrotowej, skoku zwojów, stopnia napełnienia rynny i właściwości materiału. Ten sam ślimak może transportować 20 ton mąki na godzinę albo 8 ton lekkiej trociny — zależnie od gęstości produktu. Dla orientacji: małe ślimaki Ø80–150 mm przenoszą zwykle 1–10 t/h. Średnie Ø200–400 mm — kilkadziesiąt ton na godzinę. Duże Ø500–800 mm — od kilkudziesięciu do ponad 100 t/h. Bardzo duże, Ø1000 mm i więcej, w aplikacjach takich jak transport popiołu w elektrowniach lub kruszywa w cementowniach, osiągają wydajność 150–170 t/h. To już skala, w której ślimak konkuruje bezpośrednio z dużymi taśmociągami i systemami pneumatycznymi.

Kąt nachylenia — ważny parametr, o którym łatwo zapomnieć

Klasyczny ślimak pracuje poziomo. Ale można go też nachylić — pod kątem do około 25–30°. Powyżej tej wartości zaczyna spadać wydajność: część materiału cofa się przy każdym obrocie, zamiast iść do przodu. Przy 45° wydajność spada nawet o 40–50% w stosunku do tego samego urządzenia w pozycji poziomej. Przy 70–90° (czyli niemal pionowo) potrzebne są specjalne konstrukcje — z osłoną zewnętrzną, wymuszonym napełnianiem od dołu i często z dwoma silnikami napędu. Dlatego w projektach instalacji warto mieć układ jak najbardziej poziomy. Jeśli trzeba „przejechać" w pionie, korzystniej zastosować dedykowany ślimak pionowy lub przejść na podnośnik kubełkowy. To informacja, którą warto znać przy projektowaniu rozkładu hali i silosów: to, czy zbiornik jest 3 metry dalej i 2 metry niżej, decyduje o cenie podajnika i jego trwałości.

Materiały wykonania — to nie kosmetyka

Stal użyta na rurę i ślimak to nie jest tylko kwestia ceny. Decyduje o trwałości i dopuszczeniu do aplikacji. Stal czarna S235/S355 — najtańsza, do materiałów nieagresywnych chemicznie i nieabrazyjnych: zboże, pasza sucha, lekkie kruszywa, drewno. Trwałość 5–10 lat przy średniej eksploatacji. Stal nierdzewna 304 — do branży spożywczej, farmaceutycznej, kosmetycznej. Wszędzie tam, gdzie wchodzi w grę kontakt z produktem konsumpcyjnym. Stal nierdzewna 316L — do agresywnych chemicznie produktów: solanek, nawozów, niektórych chemikaliów. Droższa, ale niezbędna w niektórych aplikacjach. Stale Hardox 400, Creusabro 4800 — do materiałów silnie ścierających: kruszywo, recyklat, popiół, klinkier cementowy. Trwałość kilkukrotnie wyższa niż stali zwykłej. Stale żaroodporne 1.4828 — do materiałów gorących, powyżej 300°C. Producent powinien dobrać materiał wspólnie z klientem, na podstawie pełnej charakterystyki transportowanego medium. Ten dialog to często ważniejszy etap projektu niż samo wymiarowanie ślimaka. Kamarch z Wielkich Drogów, projektując podajniki dla różnych branż, zaczyna każde zlecenie od ankiety materiałowej: skład produktu, granulacja, gęstość, temperatura, wilgotność, agresywność chemiczna, abrazyjność, wymagania higieniczne. Bez tych danych projekt jest zgadywaniem.

Podsumowanie

Podajnik ślimakowy to konstrukcja prosta w opisie, ale precyzyjna w projektowaniu. Dobrze dobrany — pracuje latami bez awarii, w cichym tle hali produkcyjnej. Źle dobrany — staje się powodem ciągłych przestojów, zatkań, wymian ślimaków po roku. Różnica kosztu między tymi dwoma scenariuszami nie leży w cenie urządzenia, tylko w jakości projektu i znajomości aplikacji. Dla zakładu wybierającego dostawcę kluczowe są więc dwa pytania: czy producent ma doświadczenie w mojej branży i czy potrafi zaproponować rozwiązanie dopasowane, a nie katalogowe. Pełna oferta produktowa obejmuje podajniki dla branży spożywczej, paszowej, energetyki, chemii i recyklingu — w wersjach standardowych i indywidualnych. Tam, gdzie dochodzi obróbka mechaniczna kołnierzy, łap montażowych, połączeń z innymi urządzeniami — w grę wchodzą również usługi obróbcze CNC, dzięki czemu cały detal powstaje pod jednym dachem. Po szczegóły dotyczące konkretnego projektu zapraszamy do kontaktu — najszybszą drogą do oferty jest opis aplikacji i podstawowe wymiary instalacji.
